六安江淮高壓電機的保護方式有哪些

編輯：六安江淮電機網絡(luò )部　　發布時間：2020-11-04 08:48:20　　來源：六安江淮客戶服務中心

摘要：高壓電機的額定電流、額定功率、起動電流倍數、起動時間和銘牌上的其它參數等） 。起動時間過長保護的定值由設計給出，為一個電流定值，和一個動作于跳閘的延時時間。

六安江淮高壓電機的保護方式有哪些

      六安江淮電機有限公司生產的高壓電機的保護一般有以下幾種：速斷保護、過負荷保護、起動時間過長保護、堵轉保護、兩段式負序過流保護、反時限負序過流保護、低電壓保護、過電壓保護、接地保護等。電流速斷保護反映的是電動機的定子繞組或引線的相間短路而動作。
動作時限可整定為速斷

      （無延時）或帶較短的延時（一般為零點幾秒）。其整定值應躲過電動機的起動電流。在電動機運行時任一相電流大于整定值，電流速斷保護動作即動作于跳閘。

      高壓電機起動時間這個參數一般是由電機廠家提供，然后設計人員根據廠家提供的電動機的幾個參數來計算電動機的各個保護定值，一般計算定值需要由廠家提供以下幾個參數：

      六安江淮電機有限公司生產的高壓電機的額定電流、額定功率、起動電流倍數、起動時間和銘牌上的其它參數等） 。起動時間過長保護的定值由設計給出，為一個電流定值，和一個動作于跳閘的延時時間。

      綜保裝置這樣判斷電動機是否為起動過程階段：起動前電流為零，合上斷路器后，電流瞬間增大，隨著電動機轉速的升高，高壓電機的電流逐漸減小，當電動機到額定轉速后，電動機的電流也穩定在額定電流的附件（一般低于額定電流）。綜保裝置根據電流特征來判斷電動機的狀態。高壓電機的電流小于0.1 倍的額定電流時，認為電動機處于停止狀態。當從一個時刻t1?（合上斷路器那一時刻）開始，高壓電機電流從無到有，裝置即認為電動機進入了起動狀態。

      當電流由大變小，并穩定在 t2 時刻（額定電流附近），則認為電動機已經進入穩定運行狀態。起動時 間過長保護是在電動機起動過程中對電動機進行保護。而在電動機運行過程中，裝置自動將起動時間過長保護退出。

      當在電動機起動過程中， 任一相電流大于整定值， 起動時間 過長保護即經過延時而動作于跳閘相電流速斷保護

      1 ） 速斷動作電流高值 Isdg?Isdg?=?Kk?/?1st?式中， 1st?: 高壓電機啟動電流（ A ） Kk ：可靠系數，可取 Kk?=?1.3?
      2 ） 速斷電流低值 Isdd?Isdd?可取 0.7~0.8lsdg?，—般取 0.7lsdg?
      3 ） 速斷動作時間 tsd?當電動機回路用真空開關或少油開關做出口時，取tsd?=0.06s，當電動機回路用 FC 做出口 時，應適當延時以保證熔絲熔斷早于速斷保護。
      4 ） 電動機啟動時間 tqd?按電動機的實際啟動時間并留有一定裕度整定，可取 tqd?=1.2 倍實際啟動時間。

      修正： Isdg?=?Kk*?Ist?Pe=710KW ， COS??=0.8,?CT?:?150/1A ，零序： 100/1A ，啟動時間按 18S?

      （ CT 變比要按照實際變比，有的二次側可能是 5A 的，自己換算一下）

速斷躲過電機啟動電流：

      Ie=710/ （ 0.8?xV?3 X?6.3 ） =81.3A?Izd=Kk?X _qd= （ 1.5?XX81.3 ） /150=4.9A?堵轉保護：

      保證堵轉時有足夠靈敏度，取 ldz=2.5le/N=81.3*2.5/150=1.36?時間應躲過電機啟動時間，取 T=20S?過熱：

      O1 防止高壓電機啟動時保護誤動， K1 取 0.2?02 由于考慮電源電壓不對稱和電機繞組的不對稱， K2 取 3?03 時間常數按允許連續兩次啟動整定：

      T? T/(ln?I A 2/(I A 2?-I_e A 2?))=36/(ln?6 A 2/(6 A 2-1 A 2?))=1277S=21min?04 過熱告警系數，取 0.5?O 5Tqd=18S?06 再啟動熱系數： 0.3?07 散熱時間常數 ； 取 2 倍發熱系數： 2520S?08 啟動電流整定： 1.05le=0.64A?零序過流

      取一次 10A?,?Idz=10/100=0.1A ，取 0.1S 延時躲過干擾。

      負序過流保護，保證高壓電機發生斷相故障時有足夠靈敏度Ifxzd=I_e/(1.5?150)=0.41A?時限取 2.0S?電壓保護過壓保護退出 低電壓保護 ： 1 類電機取 45V,?9.0S 動作于跳閘 , 1260S?

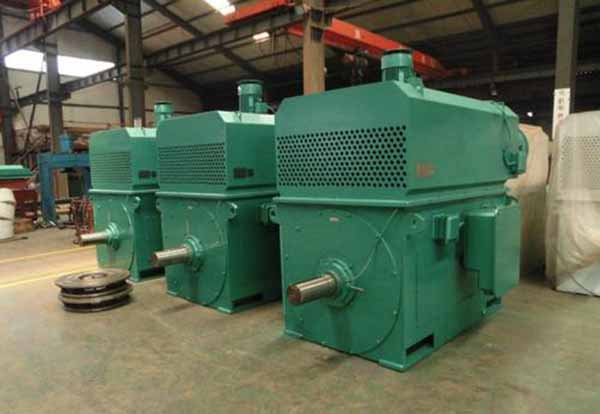

      六安江淮電機有限公司生產銷售的高壓電機主要有6KV，10KV高壓三相異步電動機，產品類型有繞線型、鼠籠型，以及空壓機專用高壓電機和磨煤機專用高壓電機等，歡迎廣大新老用戶咨詢選購。
