三相異步電動機過電流保護方法分析

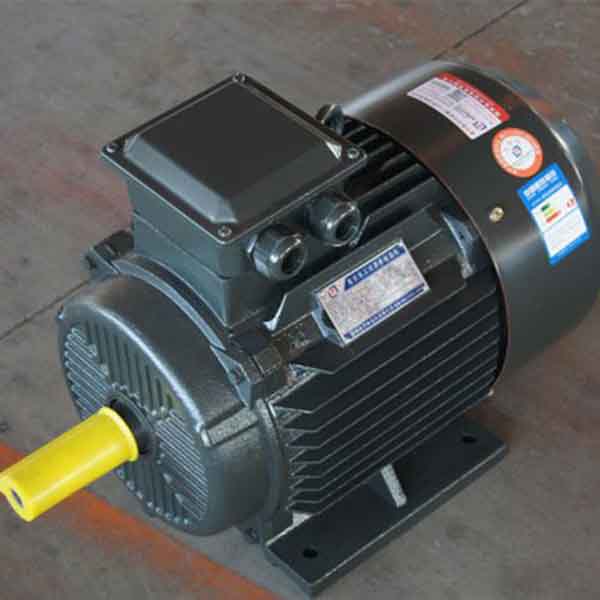

六安江淮電機有限公司生產的三相異步電動機是工農業生產中最常用的動力源，但是由于三相異步電動機運行環境千差萬別，特別是在高溫、高濕、多塵的工作條件下，更易出現堵轉、短路、斷相、長期過載導致絕緣受損等故障，若不及時排除，就會(huì )出現電動機拒動、繞組絕緣損壞、使用壽命縮短、線路保護裝置跳閘，甚至燒毀電機等情況，從而影響正常生產和設備的安全運行。為了確保電動機安全、可靠運行，必須對各種易發故障建立完善保護。

一、故障分析

決定三相異步電動機使用壽命的因素很多，電氣方面主要是絕緣老化引發的繞組損壞。導致絕緣老化的因素有潮濕、塵埃、腐蝕性氣體、過電壓、過電流以及熱作用引起的損壞，其中熱作用對絕緣老化損壞與電動機壽命關系重大。六安江淮電機有限公司一般認為絕緣材料溫度超過允許值8～100℃，其壽命減半，引起繞組出現過熱現象的常見故障有:?

(1)電網電壓低、電動機起動時間長、長期過載或頻繁起動。

(2)長期受腐蝕性氣體、熱、潮濕或機械作用。

(3)機械故障造成電動機轉子堵轉而引發定子繞組電流驟增。

(4)電網電壓不平衡或波動太大、電動機缺相運行、繞組電流失衡增大。

以上幾類常見故障，幾乎都與電動機運行參數——電流強度有直接關系，電動機典型故障電流變化情況列表如下:?

二、保護方法

我國傳統的三相異步電動機保護是熱繼電器加熔斷器，但是用熱繼電器保護過載和缺相有其局限性，靈敏度調高了，容易發生誤動作，靈敏度調低了起不到保護作用。隨著半導體模擬器件的興起及普及，出現了一批性能比較可靠、功能多樣化的電子式電動機保護器，對電動機的可靠運行提供了較可靠的保障，但這類產品仍有整定精度不高、采樣精度不高的缺陷。利用對預埋在電動機繞組內的溫度傳感器(通常為熱敏電阻)的特性進行檢測，當出現各種故障導致繞組溫升過高時，溫度傳感器的特性(如熱敏電阻的電阻值)發生變化，并轉換成開關量輸出，經過放大驅動動作機構，從而有效地對電動機進行保護，但這種保護成本和安裝技術都很高，普及率低。

為達到安全可靠的全面保護，只靠設計一種保護方法是不行的，必須全面分析各種故障引起的電流異常情況，采用智能保護器或多功能保護器來保護三相步電動機的安全運行，保護器的設計功能如下:?

1.設置電流速斷保護

用于電動機內部定子繞組以及進線所發生的相間短路故障或相間接地短路故障，短路電流很大時，迅速切斷電源。

六安江淮電機有限公司常見的電流速斷保護是熔斷器和低壓斷路器。熔斷器的熔體串聯在被保護的電路中，當電路正常工作時，熔斷器不起作用，相當于一根導線，其上面的壓降很小，可忽略不計。當電路短路時，很大的短路電流流過熔體，使熔體立即熔斷，切斷電動機電源，電動機停轉，起到保護作用。同樣，若電路中接入低壓斷路器，當再現短路時，低壓斷路器會(huì )立即動作，切斷電源，使電動機停轉。

2.設置定時限過流保護

作為電動機運行過程中短路保護的后備保護，以提高保護整定的靈活性。

3.設置反時的過負荷保護

防止電動機長時間過負荷運行而引起的電流過大，防止由于電流熱效應的累積作用，使定子部分過熱而引起的損壞。

4.設置負序電流保護

防止電動機的各類非接地性不對稱故障。

5.設置起動時間過長保護

防止由于各種原因使得電動機不能成功起動時，大起動電流對繞組的損壞以及起動轉矩對軸承的損壞。

六安江淮電機有限公司生產銷售的交流電機主要有Y系列三相異步電動機、YE2三相異步電動機、YE3系列三相異步電動機、YK2空壓機專用三相異步電動機、Y2系列低壓大功率三相異步電動機等，歡迎廣大新老用戶咨詢選購。
