三相異步電動機的結構原理及其分類。

編輯：六安江淮電機網絡(luò )部　　發布時間：2020-09-29 11:31:20　　來源：六安江淮客戶服務中心

摘要：六安江淮電機有限公司生產的普通三相異步電動機的定子繞組與交流電源相連，轉子繞組不必與其他電源相連。因此，具有結構簡單、制造、使用和維護方便、運行可靠、質量低、成本低等優點。

三相異步電動機的結構原理及其分類。

      三相異步電動機因其轉子轉速低于旋轉磁場的轉速而得名。其基本原理是基于電磁感應，接下來，六安江淮電機有限公司為大家簡單介紹一下關于主要結構由兩部分組成：定子和轉子。
一、什么是三相異步電動機？

      六安江淮電機有限公司生產的普通三相異步電動機的定子繞組與交流電源相連，轉子繞組不必與其他電源相連。因此，具有結構簡單、制造、使用和維護方便、運行可靠、質量低、成本低等優點。三相異步電動機具有較高的運行效率和較好的工作性能。它們從空轉到滿載幾乎是不間斷的，可以滿足大多數工農業生產機械的傳動要求。三相異步電動機還可以方便地產生不同程度的保護，以滿足不同環境條件的要求。三相異步電動機運行時，為了降低電網的功率因數，必須從電網中提取無功勵磁功率。因此，同步電動機被廣泛應用于驅動大功率、低速的機械設備，如球磨機和壓縮機。由于三相異步電動機的轉速與其旋轉磁場的轉速有一定的轉差關系，其調速性能較差（交流換向器電機除外）。對于運輸機械、軋鋼機、大型機械、印染機械以及要求寬而均勻的速度范圍的造紙機，使用直流電動機更經濟、方便。然而，隨著高性能電子器件和交流調速系統的發展，適用于寬調速的三相異步電動機的調速性能和經濟性與直流電動機相當。

二、三相異步電動機的基本結構

      三相異步電動機的基本結構可分為定子和轉子兩部分。
      1、三相異步電動機定子

      定子由三部分組成：底座、定子鐵芯和定子繞組。

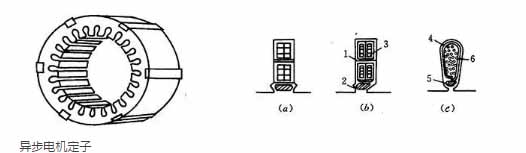

      定子鐵心是電機磁路的一部分，安裝在底座中。為了降低定子鐵心的鐵損，定子鐵心采用疊層硅鋼片制作，硅鋼片兩側應涂絕緣漆。下圖所示為定子槽，其中為高壓、大容量和中型三相異步電動機所用的開槽；（b）500V以下中型異步電動機所用的半開槽；（c）用于小型低壓三相異步電動機的半閉槽。
      定子繞組用絕緣銅（或鋁）線包裹并嵌入定子槽內。

      底座起著保護和支持的作用。

      2、三相異步電動機轉子

      轉子由轉子鐵芯、轉子繞組和轉軸組成。

      轉子鐵心是電機磁路的一部分，磁路由疊層硅鋼片制成。鐵芯固定在轉軸或轉子臂上，整個轉子呈圓柱形。

      轉子繞組分為籠型和繞組型兩種。

      籠型繞組是一種自身短路的繞組。在三相異步電動機轉子的每個槽中放置導體，鐵芯的兩端通過端環連接，形成短路繞組。拆下轉子鐵芯后，可以看到剩下的繞組形狀像圖所示的鼠籠形，因此也被稱為鼠籠式轉子，導軌材料是有用的銅和鋁。

      六安江淮電機有限公司生產銷售的三相異步電動機主要有Y系列三相異步電動機、YE2三相異步電動機、YE3系列三相異步電動機、YK2空壓機專用三相異步電動機、Y2系列低壓大功率三相異步電動機等，歡迎廣大新老用戶咨詢選購。
