防爆電機分類及其防爆原理普及

編輯：六安江淮電機網絡(luò )部　　發布時間：2020-10-10 08:35:49　　來源：六安江淮客戶服務中心

摘要：防爆電機種類繁多 , 在爆炸危險區域環境內 , 要確保安全生產 , 防爆電機的選型非 常重要。我們在選用防爆電機時一定要對其防爆性能有所了解 , 在使用時只有選擇合適的防爆電機 , 才能保證使用的安全并且不浪費資源。

防爆電機分類及其防爆原理普及

      六安江淮電機有限公司生產的防爆電機主要用于煤礦、石油天然氣、石油化工和化學工業。此外 , 在紡織、 冶金、城市煤氣、交通、糧油加工、造紙、醫藥等部門也被廣泛應用。隨著生產的 發展 , 存在爆炸危險的場所也在不斷增加 , 那么怎么選擇一臺合適的防爆電機呢 ? 六安江淮電機有限公司技術員從以下幾個方面為大家介紹一下。
      防爆電機與普通電機區別 :?(1 防爆電機一般應用在易燃易爆的場合 ;?(2 防爆電機接線盒的密封較普通電機要好 ;?(3 防爆電機防護等級最低為 IP55, 但也有 IP44 、 IP54 的 , 而普通電機有 IP23 、 IP44 、 IP54 、 IP55 、 IP56 不等 , 其適用于不含易燃、易爆、腐蝕氣體和較為清潔的 場所 , 并用于驅動各種無特殊要求的機械設備 , 如機床、泵、風機、壓縮機、運輸機 械等 , 故而從外形可以分辨出。

1 、普通電機的分類

      按其功能可分為驅動電機和控制電機 ;?按電能種類分為交流電機和直流電機 ;?從電機的轉速與電網電源頻率之間的關系來分類可分為同步電機與異步電機 ;?按電源相數來分類可分為單相電機和三相電機 ;?按防護型式可分為開啟式、防護式、封閉式、潛水式、防水式 ;?按安裝結構型式可分為臥式、立式、帶底腳、帶凸緣等 ;?按絕緣等級可分為 E 級、 B 級、 F 級、 H 級等。

2 、防爆電機產品分類

      2.1 按電機類型分
      可分為防爆異步電機、防爆同步電機及防爆直流電機等。
      2.2 按使用場所分
      可分為煤礦井下用防爆電機及工廠用防爆電機。
      2.3 按防爆原理分
      可分為隔爆型電機、增安型電機、正壓型電機、無火花型電機及粉塵防爆電機 等。
      2.4 按配套的主機及用途分
      可分為煤礦運輸機用防爆電機、煤礦絞車用防爆電機、裝巖機用防爆電機、煤 礦局部扇風機用防爆電機、閥門用防爆電機、風機用防爆電機、船用防爆電機、起 重冶金用防爆      電機及加氫裝置配套用增安型無刷勵磁同步電機等。此外 , 還可以按 額定電壓、效率等技術指標來分 , 如高壓防爆電機、高效防爆電機、高轉差率防爆 電機及高起動轉矩防爆電機等。

3 、防爆電機的產品系列及其特點

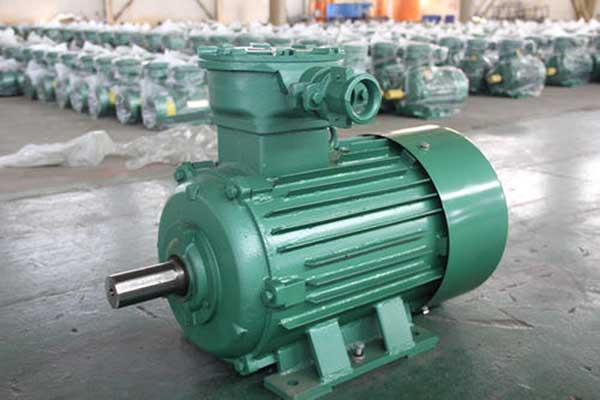

      3.1 隔爆型電機
      它采用隔爆外殼把可能產生火花、電弧和危險溫度的電氣部分與周?chē)谋ㄐ?氣體混合物隔開。但是 , 這種外殼并非是密封的 , 周?chē)谋ㄐ詺怏w混合物可以通過 外殼的各部分接合面間隙進入電機內部。當與外殼內的火花、電弧、危險高溫等引 燃源接觸時就可能發生爆炸 , 這時電機的隔爆外殼不僅不會(huì )損壞或變形 , 而且爆炸火焰或熾熱氣體通過接合面間隙傳出時 , 也不能引燃周?chē)谋?性氣體混合物。
      隔爆型防爆電機用在采掘工作面時其外殼材質須采用鋼板或鑄鋼制成。其它零部件 或裝配后的外力沖擊不到的及容積大于 2000cm 的外殼其機座須采用鋼板或鑄鋼制成 , 其它零 部件可采用 H?T250 灰鑄鐵制成。隔爆型電機的隔爆外殼應能承受 GB3836.2 — 2000 第 15.1 條所規定的耐壓試驗 , 主腔與接線腔進行內部點燃不傳爆試驗應符合 G?B3836.2 — 2000 第 15.2 條的規定。
      隔爆型電機的電纜引入裝置就符合 G?B3836.1_2o00 附錄 D3 的要求 , 引入裝置 的密封性能應符合 GB3836.2 — 2o00 附錄 D2 的要求。
      我國當前廣泛應用的低壓隔爆型電機產品的基本系列是 Y?B2 系列隔爆型三相 異步電機 , 其隔爆性能符合 G?B3836.1 — 000 《爆炸性氣體環境用電氣設備第 1 部分 : 通用要求》和 G?B3836.2 — 2000( 爆炸性氣體環境用電氣設備第 2 部分 : 隔爆型 “d” 》 標準的規定 , 防爆標志為 ExdI 、 ExdIIA?T4 、 E?xdlIBT4, 適用于煤礦井下非采掘工作 面或工廠含有爆炸性氣體混合物的作業場所。 Y?B2 系列電機具有高效、節能、溫 升裕度大、壽命長、性能好、噪聲低、振動小、防護等級高、隔爆結構先進、安全 可靠、使用維護方便等優點。適用于煤炭、石油、化工等行業的新一代節能動力設 備。在 Y?B2 基本系列電機的基礎上 , 可以派生制成 YB2 一 W 戶外型 ,YB2 一 w?TH 戶外濕熱帶型等多種防爆電機產品。
      YB2 系列共 15 個機座號 ( 機座中心高為 63 — 355m?m, 功率范圍為 0.?12kW~315kW 。其主要特點是 :
      ?(1 功率等級、安裝尺寸及轉速的對應關系與 D?IN42673 一致 , 同時考慮到與 Y?B 系列的繼承性和 Y2 系列的互換性 , 作了必要調整 , 更加有效和適用。
      (2 全系列采用 F 級絕緣 , 溫升按 B 級考核。
      (3 噪聲限值比 Y?B 系列低 , 接近 Y?B 系列的 I 級噪聲 , 振動限值與 YB 系列相 當。
      (4 外殼防護等級提高到 IP55 。
      (5 全系列選用低噪聲深溝球軸承 , 機座中心高在 180m?m 以上電機設注排油裝 置。
      (6 電機散熱片有平行水平分布和輻射分布兩種 , 以平行水平分布為主。
      3.2 增安型電機
      它是在正常運行條件下不會(huì )產生電弧、火花或危險高溫的電機結構上 , 再采取 一些機械、電氣和熱的保護措施 , 使之進一步避免在正?；蛘J可的過載條件下出現 電弧、火花或高溫的危險 , 從而確保其防爆安全性。
      增安型防爆電機應在環境溫度一 20~+40~C 下使用 , 或環境溫度超出上述范圍 , 制造廠應將環境溫度范圍在外牌上標出。其外殼防護等級、電氣間隙及爬電距離應 符合 G?B3836.1 — 2000 《爆炸性氣體環境用電氣設備第 1 部分 : 通用要求》的相關規 定。增安型防爆電機的繞組應符合 GB3836.3 — 2O00 第 4.6 條的規定 , 增安型防爆電 機的時間應不小于當轉子堵轉時熱過載保護裝置能夠切斷電機電源所需要的時間。 最小徑向單邊氣隙和 GB3836.3 — 2O00 《爆炸性氣體環境用電氣設備第 3 部分 : 增安 型 “e” 》的規定 , 增安型防爆電機的溫升試驗應符合 G?B3836.3 — 20oo 附錄 B 的規 定。
      目前增安型電機的功率范圍為 0.55kW~90kW, 相對應的機座中心高為 80-280m?m; 防爆標志為 elIT1 、 elIT2 、 elIT3, 分別適用于工廠中具有溫度組別為 11~I3 組爆炸 性混合物并具有輕微腐蝕介質的場所 ; 主體外殼的防護等級為 IP54, 接線盒防護等級 為 IP55; 額定頻率為 50H?z, 額定電壓為 380V; 電機采用 F 級絕緣。
      低壓增安型電機派生系列的主要型號有 :YASO 系列小功率增安型三相異步電 機 ( 機座中心高為 56-90m?m,YA — w 、 Y?A — W?FI 系列戶外、戶內防腐增安型三相 異步電機 ( 機座中心高為 80 — 280m?m 。
      高壓 (6kV 增安型三相異步電機系列有 :Y?A355-450, 功率 160 — 450kW;?Y?A560- 900, 功率 500 — 1800kW;Y?A?m355-630 水冷 , 功率 220 — 2?500kW;Y?A?K?K355-630 空 一空冷 , 功率 185 — 2000kW 。
      3.3 正壓型電機
      是正壓型電氣設備的一種。其結構特點是 :?
      (1 配置有一套完整的通風系統 , 電機內部不存在可能影響通風的結構死角。
      (2 外殼和管道由不燃材料制成 , 并具有足夠的機械強度。
      (3 外殼及主管道內相對于外界大氣保持足夠大的正壓。
      (4 電機須有安全保護裝置 ( 如時間繼電器和流量監測器 , 以保證足夠的換氣量 , 還 必須有殼內氣壓欠壓的自動保護或報警裝置。
      (5 外殼上的快開門或蓋須有與電源聯鎖的裝置。我國目前尚無統一的正壓型 電機系列產品。
      3.4 無火花型電機
      是指在正常運行條件下 , 不會(huì )點燃周?chē)ㄐ曰旌衔?, 且一般又不會(huì )發生點燃故 障的電機。與增安型電機相比 , 除對絕緣介電強度試驗電壓、繞組溫升、 t( 在最高環 境溫度下達到額定運行最終溫度后的交流繞組 , 從開始通過起動電流時計起至上升 到極限溫度的時間以及起動電流比不象增安型那樣有特殊規定外 , 其他方面與增安 型電機的設計要求一樣。無火花型電機符合 GB3836.1 — 2000 《爆炸性氣體環境用 電氣設備第 1 部分 : 通用要求》和 GB3836.8 — 2003 《爆炸性環境用防爆電氣設備無 火花型電氣設備 “n” 》的規定。設計上注重電機的密封措施 , 主體外殼防護等級為 IP54 、 IP55, 接線盒為 IP55 。額定電壓在 660V 以上的電機 , 其空間加熱器或其他輔 助裝置的連接件應置于單獨的接線盒內。
      3.5 粉塵防爆電機
      指其外殼按規定條件設計制造 , 能阻止粉塵進入電機外殼內或雖不能完全阻止 粉塵進入 , 但其進入量不妨礙電機安全運行 , 且內部粉塵的堆積不易產生點燃危險 , 使 用時也不會(huì )引起周?chē)ㄐ苑蹓m混合物爆炸的電機。其特點是 :?
      (1 外殼具有較高的密封性 , 以減少或阻止粉塵進入外殼內 , 即使進入 , 其進入量也 不致于形成點燃危險。
      (2 控制外殼最高表面允許溫度不超過規定的溫度組別。目前 , 已用于國家糧食 儲備庫的機械化設備上。粉塵防爆電氣設備的國家標準為 G?B12476.1__90 《爆炸 性粉塵環境用防爆電氣設備》。

4 、結語

      防爆電機種類繁多 , 在爆炸危險區域環境內 , 要確保安全生產 , 防爆電機的選型非 常重要。我們在選用防爆電機時一定要對其防爆性能有所了解 , 在使用時只有選擇合適的防爆電機 , 才能保證使用的安全并且不浪費資源。

      六安江淮電機有限公司生產銷售的防爆電機主要有YB3高效隔爆型三相異步電動機、YB2高壓隔爆型三相異步電動機，采用鑄鐵結構， 有效率高、 外形美觀、 噪音低、 振動小等特點，歡迎廣大新老用戶咨詢選購。
