關于10kv高壓電機對地絕緣的幾個常見問題

編輯：六安江淮電機網絡(luò )部　　發布時間：2020-11-26 08:33:41　　來源：六安江淮客戶服務中心

摘要：因為高壓電機電流相對低壓電機來說額定電流較小，所以一般容量的高壓 電機采用直啟方式，特殊要求和大容量的可采用水電阻或星角、變頻啟動等方式。

關于10kv高壓電機對地絕緣的幾個常見問題

      六安江淮電機有限公司生產的高壓電機每千伏工作電壓定子的絕緣電阻值應不小于1兆歐，每千伏工作電壓繞線式轉子繞組的絕緣電阻值，最低不得小于0. 5兆歐；電動機二次回路絕緣電阻不應小于1兆歐。
      1、求：10KV 電機繞組對地絕緣最低應是多少？

      答：一般原則是 1Kv/ 兆歐姆就可以了。不過通常不會(huì )這么低，都是幾百 上千的。

      用 2500V 的 搖表 測，對地電阻應不底與 10 兆歐??！

      2、10KV 的高壓電機的啟動電流怎么算？

      答：因為額定電流是電機在工頻正常滿載運行時的電流，而啟動時電機的 轉差率較高，啟動力矩很大，所以轉子銅條切割磁力線時的相對運動速度較 高，電流就要大一些。

      高壓電機的啟動電流可根據啟動方式估算，和低壓電機的估算方法一樣。

      因為六安江淮電機有限公司生產的高壓電機電流相對低壓電機來說額定電流較小，所以一般容量的高壓 電機采用直啟方式，特殊要求和大容量的可采用水電阻或星角、變頻啟動等方式。

      根據帶負載輕重情況，直啟時啟動電流一般是額定電流的 4~7 倍；水電阻 和星角一般是 2~4 倍；變頻為 1~ 倍。

      3、500KW/10KV 的高壓電機應配多大的變壓器？

      答：三臺一樣的電機，按每臺電機利用率 80% 計算，應該選用 1200KVA 或 以上的變壓器??！

      高壓電機啟動時，還應該注意啟動電流，保護是否能躲過啟動電流！

      4、電機的絕緣電阻值不應低于下列計算值:?

      絕緣電阻 ( 兆歐 )= 電機額定電壓 ( 伏 )/{ ［電機額定功率 ( 千瓦 )/100 ］ +1000}?用 2500V 的搖表測，對地電阻應不底與 10 兆歐??！

      5、一般用兆歐表測量電動機的絕緣電阻值：

      要測量每?jì)上嗬@組和每相繞 組與機殼之間的絕緣電阻值，以判斷電動機的絕緣性能好壞。使用兆歐表測量 絕緣電阻時，通常對 500 伏以下電壓的電動機用 500 伏兆歐表測量；對 500 ～ 1000 伏電壓的電動機用 1000 伏兆歐表測量。對 1000 伏以上電壓的電動機用 2500 伏兆歐表測量。電動機在熱狀態（ 75 ℃）條件下，一般中小型低壓電動機的 絕緣電阻值應不小于兆歐，高壓電動機每千伏工作電壓定子的絕緣電阻值應不小 于 1 兆歐，每千伏工作電壓繞線式轉子繞組的絕緣電阻值，最低不得小于兆 歐；電動機二次回路絕緣電阻不應小于 1 兆歐。電動機絕緣電阻測量步驟如下：

      （ 1 ）將電動機接線盒內 6 個端頭的聯片拆開。

      （ 2 ）把兆歐放平，先不接 線，搖動兆歐表。表針應指向“∞”處，再將表上有“l(fā)”（線路）和“e”（接 地）的兩接線柱用帶線的試夾短接，慢慢搖動手柄，表針應指向“0”處。

      （ 3 ）測量電動機三相繞組之間的電阻。將兩測試夾分別接到任意兩相繞組 的任一端頭上，平放搖表，以每分鐘 120 轉的勻速搖動兆歐表一分鐘后，讀 取表針?lè )€定的指示值。

      （ 4 ）用同樣方法，依次測量每相繞相與機殼的絕緣 電阻值。但應注意，表上標有“e”或“接地的接線柱，應接到機殼上無絕 緣的地方。

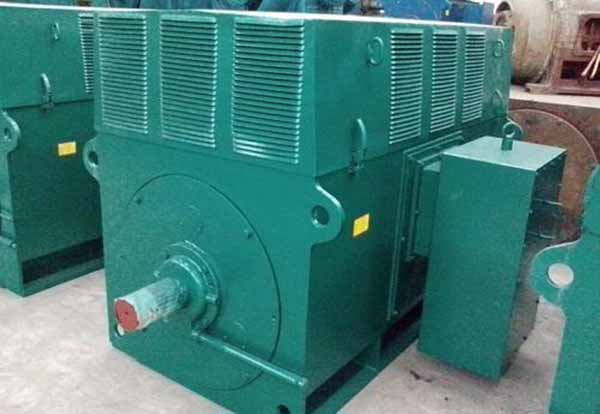

      六安江淮電機有限公司生產銷售的高壓電機主要有6KV，10KV高壓三相異步電動機，產品類型有繞線型、鼠籠型，以及空壓機專用高壓電機和磨煤機專用高壓電機等，歡迎廣大新老用戶咨詢選購。
