六安江淮電機安裝方式說明

編輯：六安江淮電機網絡(luò )部　　發布時間：2020-08-23 17:21:48　　來源：六安江淮客戶服務中心

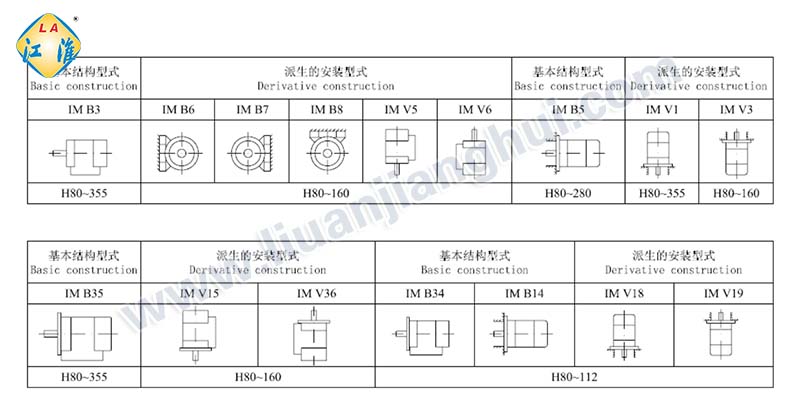

摘要：六安江淮電機有限公司為了方便廣大新老用戶選擇適用的電機安裝方式，特制定了電機安裝方式示意圖及代碼說明，方便用戶理解表示電機安裝方式的代碼中字母和數字所代表的意義，用戶可根據電機的安裝使用環境及具體工況或底座等選用合適的電機安裝方式。

      電機安裝方式是電機推廣過程常遇到的問題，安裝尺寸及安裝方式是配套客戶非常關注的問題。六安江淮電機有限公司為了方便廣大新老用戶選擇適用的電機安裝方式，特制定了電機安裝方式示意圖及代碼說明，方便用戶理解表示電機安裝方式的代碼中字母和數字所代表的意義，用戶可根據電機的安裝使用環境及具體工況或底座等選用合適的電機安裝方式。
      一般中小型大都安裝在機械設備的固定底座上。無固定底座的，一定要安裝在混凝土座墩上。

      一般中小型電動機大都安裝在機械設備的固定底座上。無固定底座的，一定要安裝在混凝土座墩上。下面六安江淮電機廠家帶大家來看看其安裝方法和步驟是如何進行的：

      1、建造座墩。

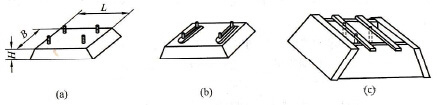

      座墩的形式如圖1所示。座墩高出地面一般不應低于150mm，具體高度要按電動機的規格、傳動方式和安裝 條件等決定。B和L應按電動機底座尺寸決定，但四周要放出150mm的裕度，以保證埋設的地腳螺栓有足夠的強度。


      圖1(b)所示的槽軌安裝墩是在直接安裝墩的地腳螺栓上安裝槽軌，然后再把電動機安裝在槽軌上。這種結構便于在更換 電動機時進行安裝調整。

      澆注混凝土座墩前，先挖好基坑，并夯實坑基，防止基礎下沉。然后用石塊鋪平，用水淋透，再將圖1(c)所示的座墩模板 放在上面，并埋進地腳螺栓。在澆注混凝土時，要保持地腳螺栓的尺寸位置不變和上下垂直，以保持與電動機底座螺孔的

      尺寸一致。澆注時要用鐵釬搗固?；炷翝埠煤?，蓋上草袋并常澆水，養護5～7天后，可拆除模板，再養護15天后，才能 安裝電動機。

      2、制作地腳螺栓。

      為保證地腳螺栓埋設牢固，用來做地腳螺栓的六角頭一端要做成人字形開口，如圖2所示。埋入長度一 般是螺栓直徑的10倍左右，人字形開口長度是埋入長度的一半左右。


      3、電動機與座墩的安裝方法。

      安裝時須在電動機與座墩間墊一層質地堅韌的木板或硬橡皮等防振物；四個緊固螺栓上都 要套彈簧墊圈；擰緊螺母時要按對角線依次逐步擰緊，且每個螺母要擰得一樣緊。

      4、導線敷設。

      操作開關到電動機之間的連接導線要穿管（管口要套上木圈）加以保護。機床設備上，一般都有固定在床 身上的電線管，活動部分用軟管連接。這段導線一般分成兩段，一段從控制箱（板）到操作開關，另一段從控制箱（板） 到電動機。通常在控制箱（板）內設有接線樁供導線連接用。

      如果控制設備和電動機不是配套產品，這段導線的走線形式有兩種：一種是從地下埋管（用厚壁管）通過；另一種是用明 管線路，沿建筑面敷設到電動機。前一種應用較多。

      5、校正電動機。

      在電動機安裝結束前必須進行水平校正，一般用水平儀放在轉軸上進行，并用0.5～5mm厚的鋼片墊在機 座下，來調整電動機的水平。

      如果看了以上電機安裝方式的說明還有不明白的地方，歡迎聯系六安江淮電機有限公司，客服人員將為您提供更為詳盡的說明。
