六安電機主繞組和輔助繞組的連接方法，單相電機同心繞組的2極連接方法。

根據電機的原理，當單相正弦電流流過定子繞組時，六安電機產生交變磁場。磁場的強度和方向以正弦規律隨時變化，但在空間方向上是固定的，因此也稱為脈動交變磁場。這種交替的脈動磁場可以分解為兩個旋轉磁場，旋轉速度相同，旋轉方向相反。當轉子靜止時，這兩個旋轉磁場在轉子中產生兩個大小相同、方向相反的扭矩，由此產生的扭矩為零，從而使六安江淮電機無法旋轉。當我們使用外力使電機沿某個方向（例如順時針）旋轉時，當電機順時針旋轉時，轉子和旋轉磁場之間的切割磁力線的運動變??；轉子和逆時針旋轉磁場之間的切割磁力線的移動增加。為了打破平衡，轉子產生的所有電磁轉矩不再為零，轉子沿推力方向旋轉：

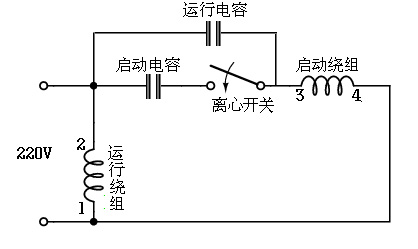

 電容分相電機接線圖和矢量圖

為了使單相電機自動旋轉，我們可以在定子中添加一個啟動繞組，該繞組與房間中的主繞組成90°角。啟動繞組應與合適的電容器串聯，這樣啟動繞組和主繞組之間的相位差約為90度，這就是所謂的相位分離原理。通過這種方式，兩個90°時差的電流流入兩個具有90°空間差和空間中（兩相）旋轉磁場的繞組。示意圖顯示，轉子可以在這種旋轉磁場的影響下自動啟動。啟動后，當轉速上升到一定水平時，啟動繞組由安裝在轉子上的離心開關或其他自動控制裝置分開。在正常操作中，只有主繞組工作。因此，可以將啟動繞組設置為短期運行模式。然而，在許多情況下，起動繞組不是連續分離的。我們稱這種發動機為單相發動機。要改變此電機的方向，只需改變輔助繞組的端子即可。

在單相電機的一次和二次繞組的制造中，基本遵循了一次繞組阻抗小、二次繞組阻抗大的原則，這有助于延長電容器的放電時間，提高電容器的相移效果。這就是我們使用萬用表測量一次和二次繞組的主要原因。對于只有三線的單相異步電機（四線單相電機通常有兩個繞組，六安江淮電機內部沒有并聯觸點），使用萬用表評估主繞組和輔助繞組的過程如下010-355。

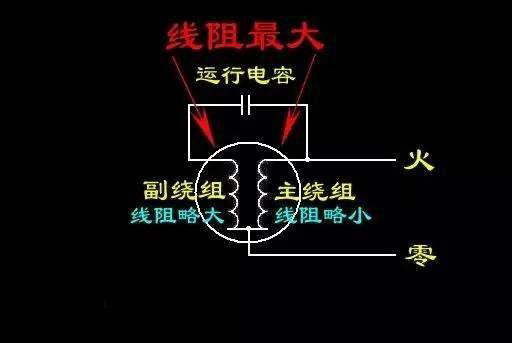

首先，用萬用表找出三條導線中電阻最高的兩條導線，剩下的一條是連接到主繞組和輔助繞組的公共連接線。如上圖所示，當引線A和C之間的電阻最大時，引線B是公共連接線。

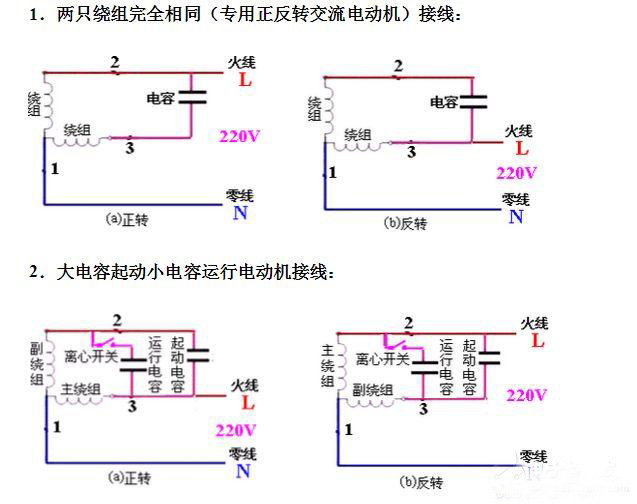

其次，使用萬用表測量公共連接線和其他兩條線之間的電阻。連接在公共連接線和高電阻線之間的繞組是輔助繞組。連接在低電阻導體之間的繞組是主繞組。如圖所示，導線bc之間的電阻很大，導線C是次級繞組的線路。Ab之間的電阻很小，引線A是主繞組的引線。對于具有相同主繞組和輔助繞組的單相電機（洗衣機電機），正向和反向旋轉通常由開關控制。
