電機接線柱燒毀的故障分析實例

編輯：六安江淮電機網絡(luò )部　　發布時間：2021-11-15 11:20:52　　來源：六安江淮客戶服務中心

摘要：在一家工廠發生了一起設備事故，六安江淮電機接線端子受熱老化，接線柱斷裂。電機接線是六安電機廠電氣維護人員的主要任務之一。按照故事中“四不放過”的處理原則，我們必須首先明確事故原因，找出真正原因。

1.事故概況

在一家工廠發生了一起設備事故，六安江淮電機接線端子受熱老化，接線柱斷裂。

2.事故分析

電機接線是六安電機廠電氣維護人員的主要任務之一。按照故事中“四不放過”的處理原則，我們必須首先明確事故原因，找出真正原因。它不應該是膚淺的，如果次要原因不能被視為根本原因，則有必要了解各種因素之間的因果關系，以達到事故根本原因分析的目的。同時，在實現事故原因分析的最終目標之前，必須針對相同或類似事故提出并實施可行的預防措施。

電機功率90kW，額定電流167A，正常工作電流約150A，電機電纜規格為3×70～1×35。電機直接啟動。

發動機在運行過程中的溫度不得超過允許值，否則會(huì )損壞其絕緣層，縮短發動機的使用壽命，甚至導致發動機燃燒，從而導致嚴重事故。因此，應及時監測大型電機在運行過程中的發熱情況，使其在運行過程中的性能更強。強烈的綠色油漆氣味或燃燒氣味通常是由電機繞組過熱引起的。立即查找原因，消除隱患。

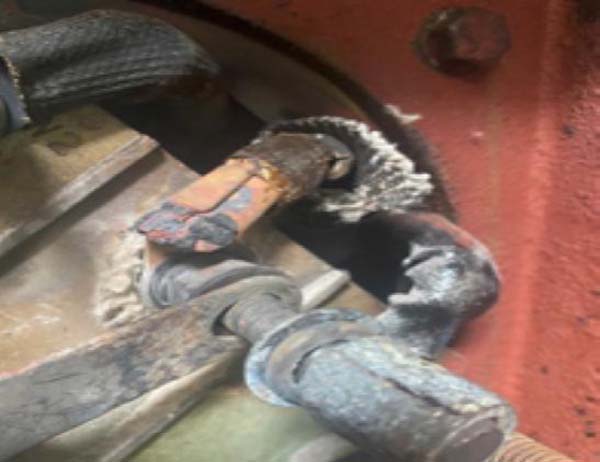

在拍攝了犯罪現場的照片和現場電機的情況后，電工仔細檢查并分析了問題的原因，并假設事故原因如下：

1.電機布線未標準化，電纜長度為70米㎡, 電纜接線片為95米㎡, 電纜接線的鼻孔開口不匹配，這意味著接線的鼻孔壓力不緊，這會(huì )導致發熱和老化，同時也會(huì )導致電機端子開口不匹配，以及一些問題，如接線困難和電纜接線片過大導致電氣間隙不足；

2.電機位于墻角，電機散熱風扇罩位于墻邊。通風和散熱不良會(huì )導致電機過熱，加速電機的老化過程。

3.電機端子不符合銅、銅連接的要求，中間有鐵彈簧墊圈和螺母；

4.電機正常使用時振動大，振幅大，拉簧墊使用時間長，失效。如果長時間使用，接線可能會(huì )松動。

5.電機接線不規范，銅線鼻子與長螺母端部連接，距離長，電阻增大；

6.布線時，由于布線角度的設置，電纜和端子接線片會(huì )彎曲，導致?lián)p壞，從而加速電纜老化和發熱。

通過團隊與個人的相互交流，深入分析研究，我認為這次事故的主要原因是沒有嚴格遵守電機接線要求，電流方向必須是銅-銅連接，帶有鐵彈簧墊圈和墊圈。該點造成的單點接觸電阻很大，并且始終有大電流流過該點（90千瓦電機），長時間運行后肯定會(huì )發熱。羽毛枕的性能在高溫下總是會(huì )變差，這會(huì )導致接觸電阻進一步增加，發熱更大。經過一段時間，直到電纜燒壞，問題才會(huì )暴露出來。

3.糾正措施

根據六安江淮電機的現狀，找出問題的解決辦法，制定電機的接線，特別是22kW以上電機的接線標準，嚴格遵守電氣安全規程和電機接線規程。

1.每次連接電機時，首先檢查電機接線盒是否完好，接線盒內的端子、接線片、電機連接電纜是否被氧化和加熱，拆下接線片和端子鼻接線進行清潔或更換螺母并重新擰緊

2.接線時，根據電機的功率確定合適的電源線長度，接線充分美觀。

3.壓接時，根據電纜直徑選擇合適的電纜接線頭，以確保壓接過程和壓接質量。

4.確保銅-銅連接符合電流流向。建議在振動低的點將端子轉換為銅。

5.檢查羽毛墊是否合適有效，建議大電機更換新的羽毛墊

6.定期檢查22KW以上的大型電機，詳細記錄所有電機數據，發現隱患，立即整改

7.對大型電機的健康部件進行熱成像溫度測量，記錄相關數據，并進行比較和分析

8.連接電機時應注意電纜密封套。防爆區域必須使用防爆電纜密封套。它們不能用普通電纜密封套代替。它們必須正確關閉和緊固。

9.拆卸電機接線時，建議使用合適的工具，不要用力拆卸，以免扳手不當，有時滑倒，發生事故。

10、對于22kW以上的電機接線，將派專人進行檢查并做好詳細記錄，確保電機接線符合要求，填寫《電機接線專項檢查表》并組織歸檔。

1.新安裝的電機應仔細檢查銘牌上的功率、電壓、極數和連接方式，接線應正確

針對這起設備事故，結合日常電氣工作，六安電機廠需要在今后的工作中采取更加嚴格的立場，吸取教訓，提高今后工作的責任感，杜絕違章操作，類比看待問題，消除事故隱患，維護人員應堅持電氣化電氣安全法規。合格的電工應認真、仔細、專業，包括專業性和專業性。專業性是指高度的責任感、認真的工作和追求完美專業性是指市場驅動的專業知識、強有力的執行力和更高水平的自我管理國際監測系統。
